Обогрев лестниц и площадок, водяная система

Обогрев лестниц и площадок

Обустройство открытой площадки системой снеготаяния должно начинаться с примерного просчета на ее содержание и эксплуатационные данные. Так для того, чтобы обогреть открытую площадку будь то это лестница, входная группа, тротуар, подъезд для автомобилей или стоянка, использовав электричество в виде источника отопления, потребуется затратить от 250-350 Вт на метр квадратный площади обогрева, что весьма немало, если речь идет о больших эксплуатируемых площадях свыше 20 кв. м. С монтажом электрических нагревательных кабелей на большие площади мы сталкиваемся с рядом вопросов, которые необходимо согласовать, это возможность устанавливаемой нагрузки, пусковые токи, расход электроэнергии и т.д.

Исходя из этого задумываясь об обогреве открытых площадей (система снеготаяния) больших площадей выгоднее использовать систему, работающую не от электричества, а от другого источника отопления.

В качестве примера в этой статье рассмотрим систему снеготаяния (антиобледенения) для открытых площадей на основе водяных теплых полов с теплообменным узлом.

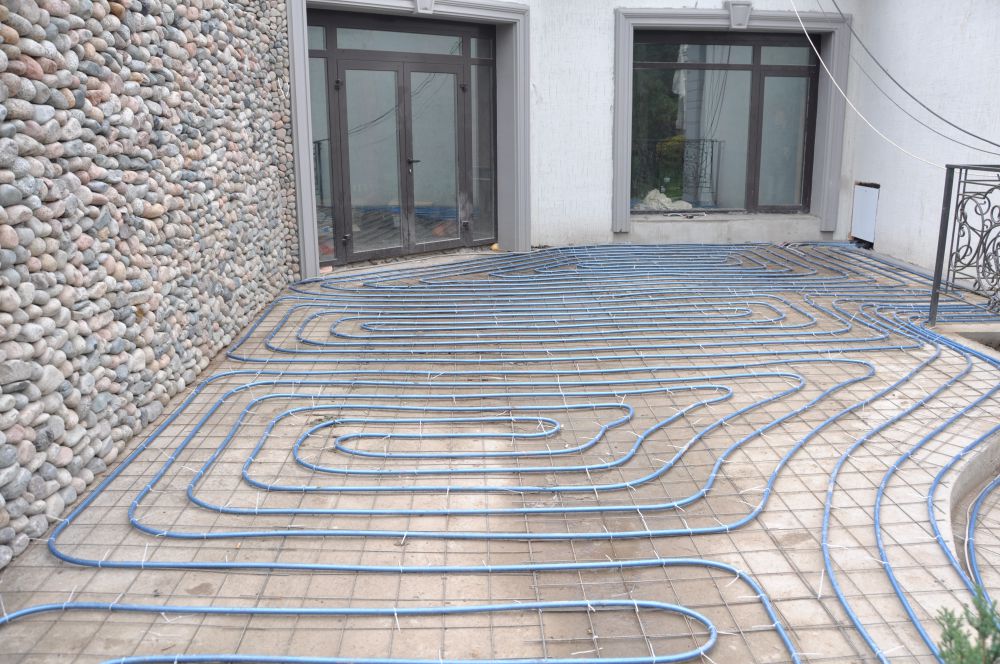

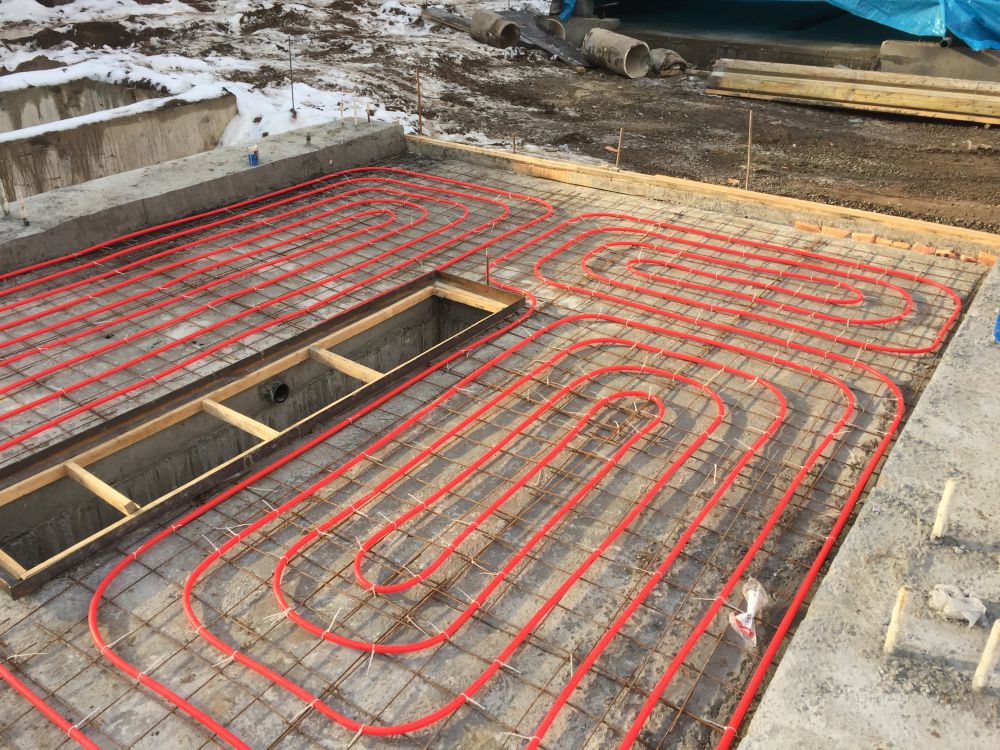

Система обогрева открытых площадок с использованием Водяного теплого пола

Как мы уже знаем на практике, да и вообще, то что система водяного теплого пола является выгоднее электрической системы во многих аспектах.

· Экономичность – в зависимости от поставленных задач обогрева в системе используется теплоноситель низкой температуры 30-50 градусов, вследствие чего существует возможность использования обратного теплоносителя основной системы отопления здания.

· Гибкость – система ВТП способна обслужить любые площади, покрытых любым финишным покрытием, будь то бетон, тротуарная плитка, асфальт или газон.

· Долговечность – благодаря широкому выбору оборудования и современных технологий система снеготаяния способна проработать долгие годы без капитального ремонта.

Принцип монтажа и подбора оборудования для системы обогрева открытых площадей во многом схож с использованием ВТП в качестве основного или комфортного отопления, за исключением некоторых особенностей. На них мы остановимся подробнее.

Особенности

· В отличие от системы отопления на основе водяного теплого пола где в 80 % случаев в качестве теплоносителя используется вода, в системе снеготаяния исключительно только незамерзающий теплоноситель - ЭТИЛЕНГЛИКОЛЬ, другими словами АНТИФРИЗ для систем отопления, способный держать отрицательную температуру.

· Даже с применением отдельного источника отопления для системы снеготаяния (отдельный котел) необходимо применение теплообменного узла (теплообменника) с автоматикой пуска и защиты от обмерзания. Необходимость заключается в следующем: для разделения контуров теплоносителя, а также для безопасного использования источника отопления.

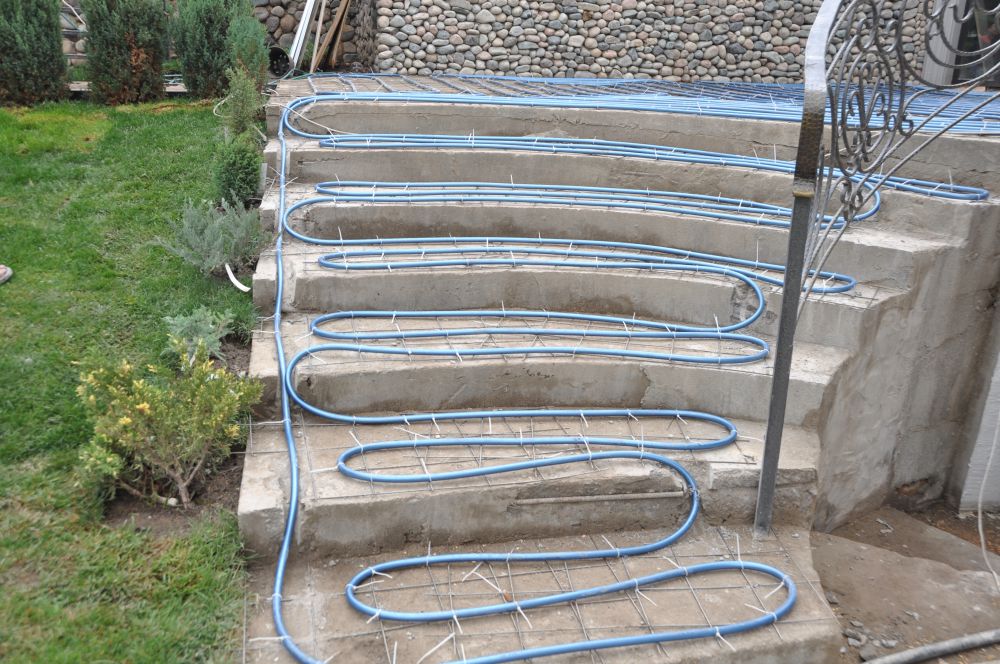

· При использовании ВТП для обогрева лестниц и площадок относительно небольших площадей рекомендуется использование теплоизоляционного слоя в качестве компенсации теплопотерь в нижний слой бетона, позволяет сэкономить до 10% на обогреве.

· Рекомендуется использовать автоматику с контролем температуры и датчиками осадков для равномерной и бесперебойной работы системы в целом и экономии мощности на обогрев. Применение автоматики позволяет так же сэкономить до 60-70% энергии.

Применяемое оборудование

Практически для всех систем, использующих ВТП подбор оборудования схож и идентичен.

· Трубопровод – для небольших площадей возможно использовать трубы диаметрами 16-17 мм. Для средних и больших площадей используют трубы 20-25 мм. При необходимости обеспечить повышенные требования к отопительной нагрузке и при укладки длинных контуров на сверх больших площадей используется труба диаметром 32 мм. Как и для систем отопления так и обогрева трубопроводы материала PE-RT или PEX.

· Распределительные коллекторы – для небольших площадей и диаметров труб 16-20 мм используют те же коллектора что и для отопления, если существует возможность спроектировать контура одинаковой длины, то можно обойтись коллекторами без балансировочных и термостатических клапанов. Это дополнительно удешевит систему.

При использовании труб диаметрами 25-32 мм используют коллектора с внутренними диаметрами 50-180 мм в зависимости от обслуживаемой площади обогрева.

· Теплообменный узел – для разделения теплоносителя от источника, используется теплообменный узел. Мощность теплообменника подбирается из условий и требований обогрева при проектировании системы.

· Контроллер управления – назначение органа управления в системе обогрева служит для экономии энергоресурсов, так как зачастую система должна работать и включаться по необходимости при выпадении осадков. Применение контроллера позволяет автоматизировать работу и снизить затраты на эксплуатацию. В отличие от ручного управления.

Прибегая к выбору оборудования с помощью инженера, вы получите специализированную систему исходя из Ваших задач и требований, которая прослужит Вам достаточно долгое время без дополнительных затрат и переплат на эксплуатацию.

Подводя итоги следует отметить, что система антиобледенения открытых площадей с применением водяного теплого пола, достаточно универсальна и подходит практически под любое финишное покрытие. Как и любая система данный вид обогрева так же имеет недостатки, недостаток данной системы заключается только в стоимости оборудования, но это легко окупается за несколько сезонов эксплуатации, а также благодаря специализированному подбору оборудования от специалистов в данной сфере.
